Der Scanner wird mit der neuesten Firmware ausgeliefert. Wenn der Scanner längere Zeit nicht verwendet wurde, muss die Firmware aktualisiert werden.

SD Boot Loader wird benötigt, um die Scandoc Scanner-Firmware im J2534-Modus zu aktualisieren.

Wann muss ich die Firmware im Scanner aktualisieren:

• Wenn Sie eine neue Version der J2534-Software für ScanDoc installieren.
• Wenn Sie eine alte Version von ScanDoc verwendet haben und jetzt den Scanner im J2534-Modus verwenden möchten.
• Wenn Sie nicht wissen, welche Firmware-Version Sie installiert haben, installieren Sie die neueste Version.

In der ersten Version des ScanDoc Scanners (im Metallgehäuse) können Sie auch die IP-Adresse des Geräts mit diesem Programm ändern.

Inhalt:

• Installation des Programms auf einem Computer
• Schalten des Scanners in den Boot-Modus
• Firmware-Update

1. Laden Sie die Setup-Datei Setup.exe von der ScanDoc® J2534 Beschreibungsseite herunter.
2. Installieren und starten Sie das Programm (Start -> Quantex -> Firmware aktualisieren)

Boot-Modus (ScanDoc Compact Scanner der neuesten Generation in kurzer Verpackung)

• Strom an den Scanner anschließen (z.B. an den Diagnosestecker anschließen).
• Auf der Unterseite des Scanners befindet sich eine eingelassene Reset-Taste. Drücken Sie diese Taste mit einem dünnen Gegenstand, halten Sie sie 3 Sekunden lang gedrückt, schließen Sie das Gerät an die Stromversorgung/den Diagnosestecker an und lassen Sie dann erst die Taste los.
• Das Gerät wird in den Boot-Modus geschaltet. (die rote LED leuchtet schwach). Nach einer Weile (ca. 30 Sekunden) wird das Gerät kommunizieren.

Boot-Modus (alter ScanDoc im Metallgehäuse)

• Scanner ausschalten
• Strom an den Scanner anschließen (z.B. an den Diagnosestecker anschließen).
• Während Sie die "Wi-Fi"-Taste gedrückt halten, drücken Sie die Einschalttaste.
• Das Gerät wird in den Boot-Modus geschaltet. (die rote LED leuchtet schwach). Nach einer Weile (ca. 30 Sekunden) wird das Gerät kommunizieren.

Wenn der Adapter aus irgendeinem Grund nicht aktualisiert wurde, können Sie den Boot-Modus verlassen, indem Sie die Stromversorgung des Geräts ausschalten und dann wieder einschalten.

1. Verbinden Sie ScanDoc mit dem OBD-II-Diagnosestecker des Fahrzeugs.
2. Verbinden Sie sich mit dem Adapter über Kabel oder über das Wi-Fi-Drahtlosnetzwerk auf Ihrem Computer/Smartphone mit einem Passwort.
   Wenn Ihr Scanner die Seriennummer s/n: 06052 hat, dann heißt die Verbindung S6052, und das Passwort dafür ist scandoc6052.
   Hinweis: Diese Option ist im Wi-Fi-Modul des Geräts standardmäßig konfiguriert.

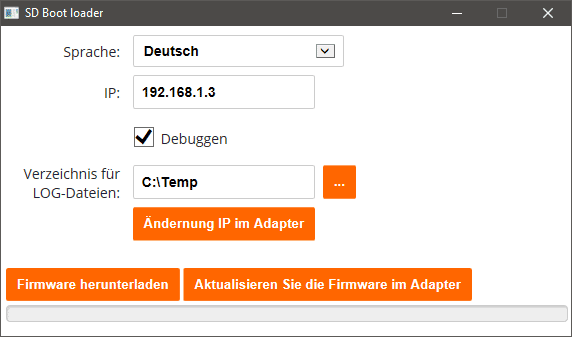

3. Die IP-Adresse enthält die Standardadresse des Scanners. Wenn Sie eine andere IP-Adresse angegeben haben, geben Sie sie hier ein.
4. Klicken Sie auf die Schaltfläche Firmware herunterladen
   (Das Programm verbindet sich mit dem Scanner und lädt dann die Firmware vom Quantex-Server herunter)
5. Klicken Sie auf die Schaltfläche Aktualisieren Sie die Firmware im Adapter
   (Das Programm schreibt die Firmware in den Adapter)
6. Ihr Scanner wurde aktualisiert!
